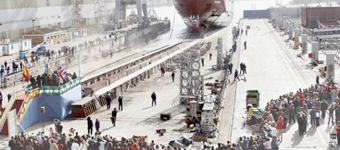

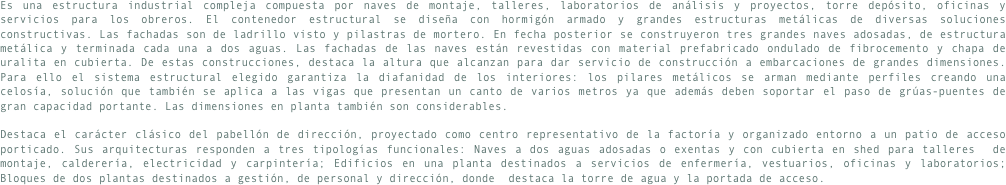

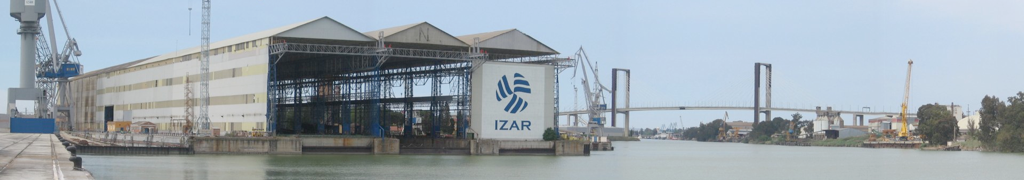

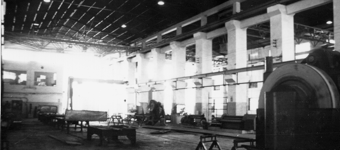

Es una estructura industrial compleja compuesta por naves de montaje, talleres, laboratorios de análisis y proyectos, torre depósito, oficinas y servicios para los obreros. El contenedor estructural se diseña con hormigón armado y grandes estructuras metálicas de diversas soluciones constructivas. Las fachadas son de ladrillo visto y pilastras de mortero. En fecha posterior se construyeron tres grandes naves adosadas, de estructura metálica y terminada cada una a dos aguas. Las fachadas de las naves están revestidas con material prefabricado ondulado de fibrocemento y chapa de uralita en cubierta. De estas construcciones, destaca la altura que alcanzan para dar servicio de construcción a embarcaciones de grandes dimensiones. Para ello el sistema estructural elegido garantiza la diafanidad de los interiores: los pilares metálicos se arman mediante perfiles creando una celosía, solución que también se aplica a las vigas que presentan un canto de varios metros ya que además deben soportar el paso de grúas-puentes de gran capacidad portante. Las dimensiones en planta también son considerables.

Destaca el carácter clásico del pabellón de dirección, proyectado como centro representativo de la factoría y organizado entorno a un patio de acceso porticado. Sus arquitecturas responden a tres tipologías funcionales: Naves a dos aguas adosadas o exentas y con cubierta en shed para talleres  de montaje, calderería, electricidad y carpintería; Edificios en una planta destinados a servicios de enfermería, vestuarios, oficinas y laboratorios; Bloques de dos plantas destinados a gestión, de personal y dirección, donde  destaca la torre de agua y la portada de acceso.
